焊接機械減速機

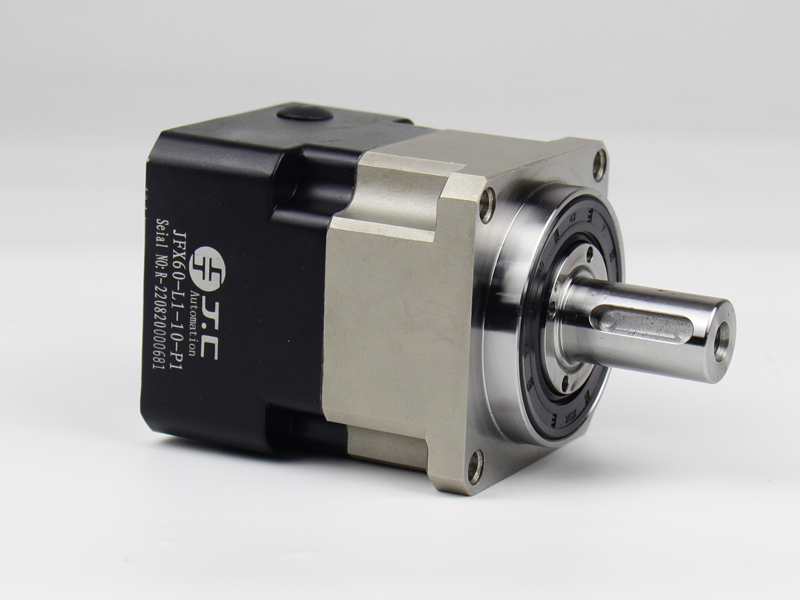

86步進電機專用伺服精密行星減速機

瀏覽量：

咨詢熱線：135-0009-3281

● JFX系列行星減速機有：JFX60、JFX90、JFX120、JFX140、JFX180；

● 全一體化設計，精度提高到最大化。

● 雙支撐籠式行星架結構，擁有高可靠精度，可適應頻繁反轉。

● 斜齒轉動，傳動更平穩，更大的承載能力。

● 低回程間隙，定位更準確。

●特殊轉架結構，可以承載更大的徑向力和軸向力。

規格范圍：60-180

速比范圍：3-100；

精度范圍：1-3rcmin（P1）級

3-5rcmin（P1）級

立即咨詢

詳情描述

● 全一體化設計，精度提高到最大化。
● 雙支撐籠式行星架結構，擁有高可靠精度，可適應頻繁反轉。
● 斜齒轉動，傳動更平穩，更大的承載能力。
● 低回程間隙，定位更準確。
●特殊轉架結構，可以承載更大的徑向力和軸向力。
規格范圍：60-180
速比范圍：3-100；
精度范圍：1-3rcmin（P1）級
3-5rcmin（P1）級
減速機參數

JXF標準行星減速機系列
JXF	90	L1	5	P1
產品系列	產品規格	級數	傳動比	背隙	輸出形式	備注
	60、 80、 90、 120、140、180、220	L1:=1級 L2:=2級	L1: 3 4 5 7 10 L2: 9 12 15 16 20 25 30 35 40 50 70 100	P1=精密間隙 P2:標注間隙	S1=光軸輸出無=帶鍵輸出	電機制造商及規格型號?？梢灾苯犹峁┹敵鲞B接尺寸

技術參數 / 規格			JFX60	JFX90	JFX120	JFX140	JFX180
	級數	速比	JFX60	JFX90	JFX120	JFX140	JFX180
額定扭矩（Nm）Tn	L1	3	40	105	165	350	880
		4	45	130	230	480	880
		5	45	130	230	480	1100
		6	45	130	225	480	1100
		7	45	100	220	480	1100
		8	40	90	200	440	880
		9	30	75	175	360	770
		10	30	75	175	360	770
	L2	15	40	105	165	360	880
		20	450	110	230	480	880
		35	45	110	230	480	1100
		40	45	110	230	480	1100
		50	45	110	230	480	1100
		70	45	100	220	480	1100
		100	30	75	175	360	770
防護等級		IP65
工作溫度		90℃至-10℃

技術參數 / 規格				JFX60	JFX90	JFX120	JFX140	JFX180
最大扭矩			Nm	1.5倍額定扭矩
緊急制動扭矩			Nm	2.5倍額定扭矩
最大容許徑向力			N	1530	3250	6700	9400	14500
最大容許軸向力			N	630	1300	3000	4700	7250
抗扭剛力			Nm/arcmin	6	12	23	47	130
最大額定輸入轉速			rpm	8000	8000	8000	6000	6000
額定輸入轉速			rpm	5000	4000	4000	3000	3000
噪音			dB	≤58	≤60	≤65	≤68	≤68
平均壽命			h	20000
滿載效率			%	L1≥95% L2≥90%
回程間隙	P1	L1	arcmin	≤5	≤5	≤5	≤5	≤5
	P1	L2	arcmin	≤7	≤7	≤7	≤7	≤7
	P2	L1	arcmin	≤8	≤8	≤8	≤8	≤8
	P2	L2	arcmin	≤10	≤10	≤10	≤10	≤10
轉動慣量	L1	3	Kg.cm2	0.16	0.61	3.25	9.21	28.98
		4	Kg.cm2	0.14	0.48	2.74	7.54	23.67
		5	Kg.cm2	0.13	0.47	2.71	7.42	23.29
		6	Kg.cm2	0.13	0.47	2.71	7.42	22.29
		7	Kg.cm2	0.13	0.45	2.62	7.14	22.48
		8	Kg.cm2	0.13	0.45	2.60	7.14	22.48
		9	Kg.cm2	0.13	0.42	2.59	7.08	22.40
		10	Kg.cm2	0.13	0.40	2.57	7.03	22.51
	L2	15	Kg.cm2	0.13	0.45	0.45	2.63	7.30
		20	Kg.cm2	0.13	0.45	0.45	2.63	7.30
		35	Kg.cm2	0.13	0.45	0.45	2.43	7.10
		40	Kg.cm2	0.13	0.45	0.45	2.43	6.92
		50	Kg.cm2	0.13	0.40	0.40	2.39	6.92
		70	Kg.cm2	0.13	0.40	0.40	2.39	6.72
		100	Kg.cm2	0.13	0.40	0.40	2.39	6.72

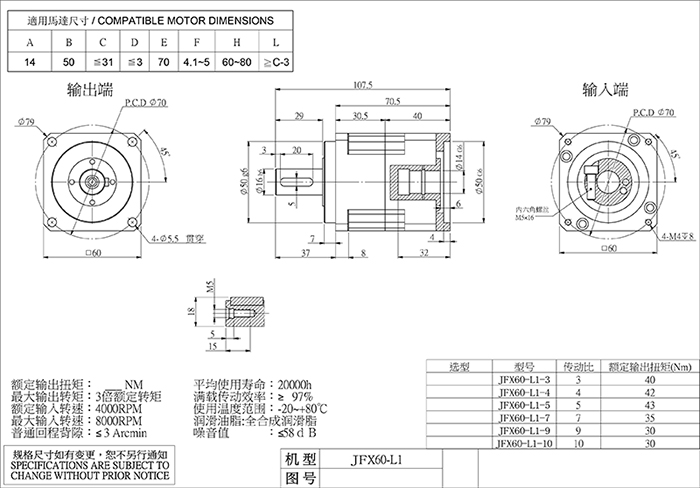

機型/代號	JFX-L1
	D1	D2	D3	D4	D5	D6	D7	D8	L1	L2	L3	L4	L5	L6	L7	L8	A1	A2	S1	S2	S3	S4	B	H	C
JFX60-L1	16	50	14	50	70	5.5	70	M4	29	7	8	37	4	32	70.5	107.5	60	60	3	20	5	15	5	18	M5
JFX90-L1	22	80	19	70	100	6.5	90	M5	39.5	7	8.5	48	5	48	106.5	154.5	90	90	3	32	5	17	6	24.5	M6
JFX120-L1	32	110	22	110	130	8.5	145	M8	50	10	12	62	7	60	131.5	193.5	120	130	5	40	6	25	10	35	M12
JFX140-L1	40	130	35	114.3	165	11	200	M12	82.5	12	12	97	10	82	164	261	140	176	5	65	10	36	12	43	M16
JFX180-L1	55	160	35	114.3	215	13.5	200	M12	82	20	15	105	10	81	176.5	281.5	180	180	6	70	10	50	16	59	M20

機型/代號	JFX-L2
	D1	D2	D3	D4	D5	D6	D7	D8	L1	L2	L3	L4	L5	L6	L7	L8	A1	A2	S1	S2	S3	S4	B	H	C
JFX60-L2	16	50	14	50	70	5.5	70	M4	29	7	8	37	4	32	98	135	60	60	3	20	5	15	5	18	M5
JFX90-L2	22	80	19	70	100	6.5	90	M5	39.5	7	8.5	48	5	48	141	189	90	90	3	32	5	17	6	24.5	M6
JFX120-L2	32	110	22	110	130	8.5	145	M8	50	10	12	62	7	60	182.5	244.5	120	130	5	40	6	25	10	35	M12
JFX140-L2	40	130	35	114.3	165	11	200	M12	82.5	12	12	97	10	82	218.5	315.5	140	176	5	65	10	36	12	43	M16
JFX180-L2	55	160	35	114.3	215	13.5	200	M12	82	20	15	105	10	81	244.5	349.5	180	180	6	70	10	50	16	59	M20
